Stark, auch wenn’s eng wird – kraftvoll in die Tiefe

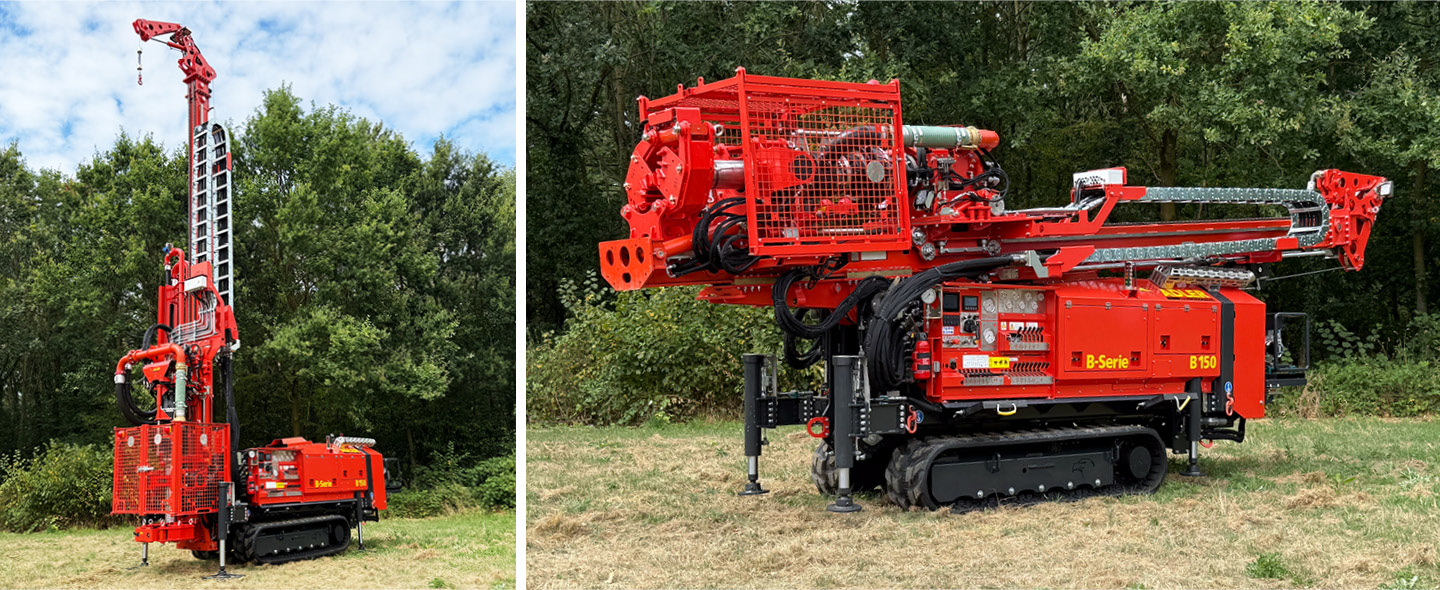

Bohrgerät B 150 bis 200 m Tiefe

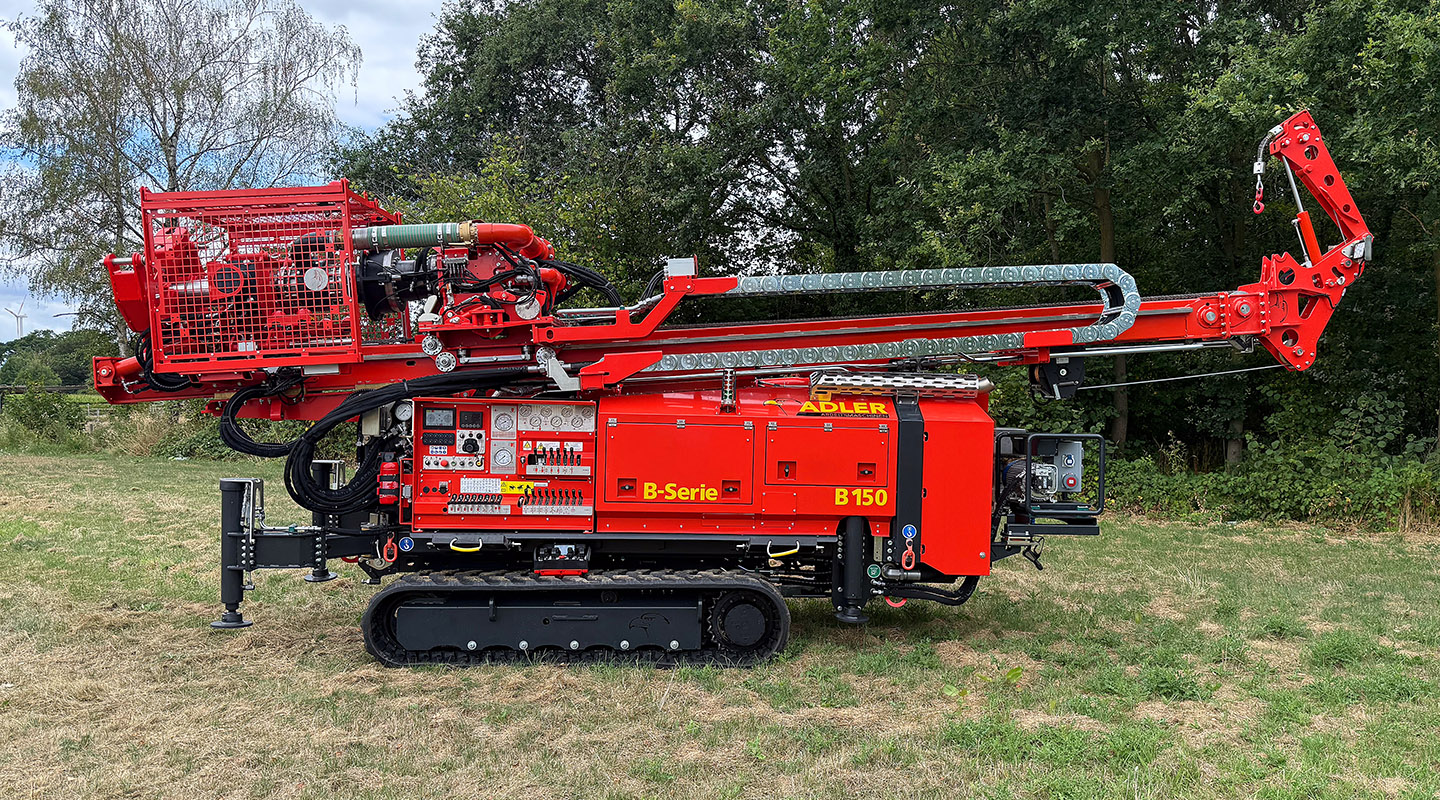

Die ADLER B 150 ist der kompakte Bruder der B 200 – entwickelt für Bohrarbeiten dort, wo es eng wird. Mit nur 130 cm Breite und einem Gewicht ab 9 t erreicht das Bohrgerät auch schwer zugängliche Einsatzorte über schmale Wege, beispielsweise an Bestandsgebäuden.
Trotz ihrer kompakten Abmessungen ermöglicht die B 150 Bohrtiefen von bis zu 200 m. Ein entscheidender Vorteil: Einsatzorte können häufig direkt angefahren werden, sodass aufwendiges und kostenintensives Kranen der Bohranlage vermieden werden kann.
Downloads
Vorteile
- kraftvolle Bohranlage, ab 9 t
- nur 130 cm schmal
- Einfach-Bohrkopfbohrantrieb mit Drehmomenten bis zu 9.800 Nm
- Rückholkraft 95 kN / Bohrgestänge 4 m
- oder 2 x 2 m
- serienmäßig mit 500 mm Mastabsenkung

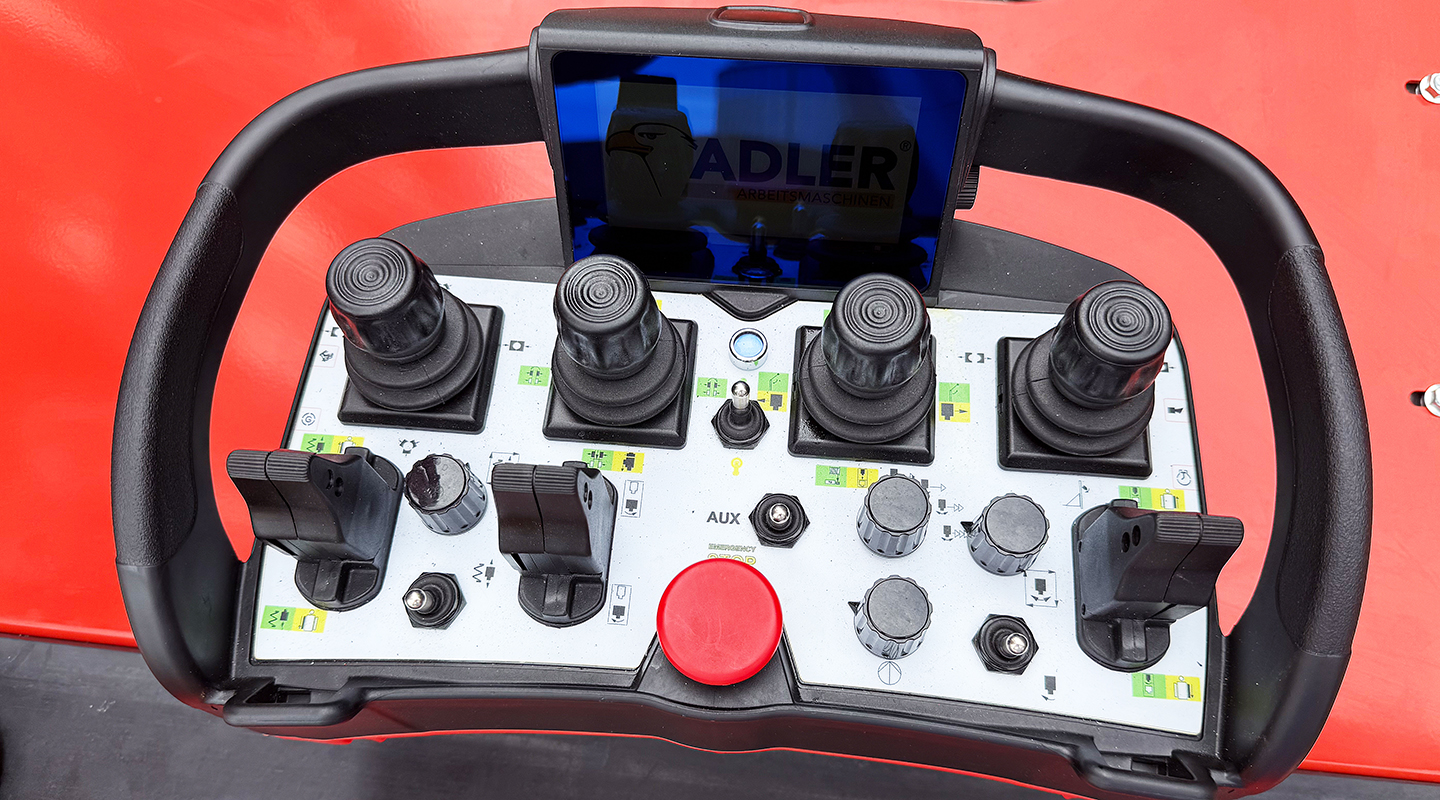

- einfaches Handling über die Fernbedienung
- optionales Zubehör wie Stromerzeuger
- Leistung 15,1 kVA, Hochdruckreiniger uvm.
Anwendung
- Brunnenbohrungen
- Geothermische Brunnenbohrungen
- Geologische Aufschlussbohrungen und vieles mehr
TECHNISCHE DATEN
| Antriebsaggregat (Deutz-Motor) | 4 Zyl. / 110 kW bei 2.000 U/min / 150 PS Diesel (Emissionsstufe 5) |
| Tankinhalt (Kraftstoff) | 150 l |
| Raupenfahrwerk | Breite: 1.300/1.700 mm Länge 2.523 mm |
| Stützfüße | 2 x vorne ausziehbar in die Bohrachse / 2 x hinten festverbaut |
| Bohrgestänge | 2 x 2 m oder 4 m |
| Vorschublänge | 4,4 m |
| Vorschub | 55 kN |
| Rückzugskraft | 95 kN |
| Mastabsenkung 500 mm | serienmäßig |
| Vorschubsystem | über Hydraulikzylinder |
| Bohrantrieb | seitlich verschiebbar 600 mm |
| Einfach-Bohrkopf oben (Bohrrohr) | |
| EURO DRILL Bohrkopf unten (Schutzrohr) | |
| Drehmoment/Drehzahl | M1 = 9.800 Nm n1 = 36 (48) U/min M2 = 6.400 Nm n2 = 55 (73) U/min M3 = 4.900 Nm n3 = 72 (96) U/min M4 = 3.200 Nm n4 = 110 (146) U/min |
| Betriebsdruck / Volumenstrom | 250 bar / 90 (129) l/min |
| Spühldurchgang | 95 mm |
| Doppel-Bohrkopf oben (Bohrrohr) | |
| Drehmoment / Drehzahl | bis zu 20.000 Nm / 44 U/min |
| Freier Durchgang | 150 mm (ohne Schutzrohr) |
| Andere Drehzahlen und Drehmomente möglich | |

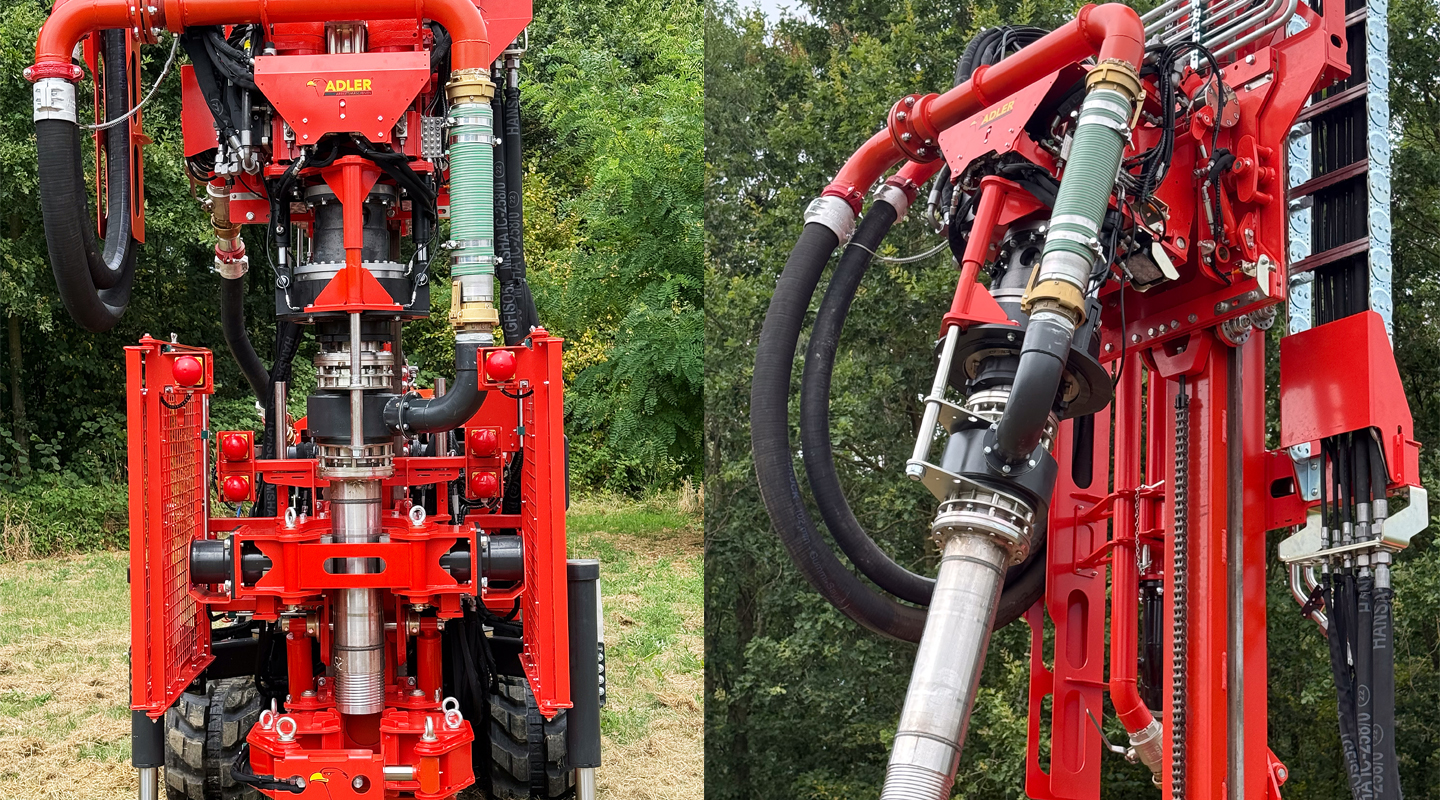

| Bohrkopf | klappbar 45° |
| Spannkopf | Durchgang 178 mm / 6 Spannpratzen |

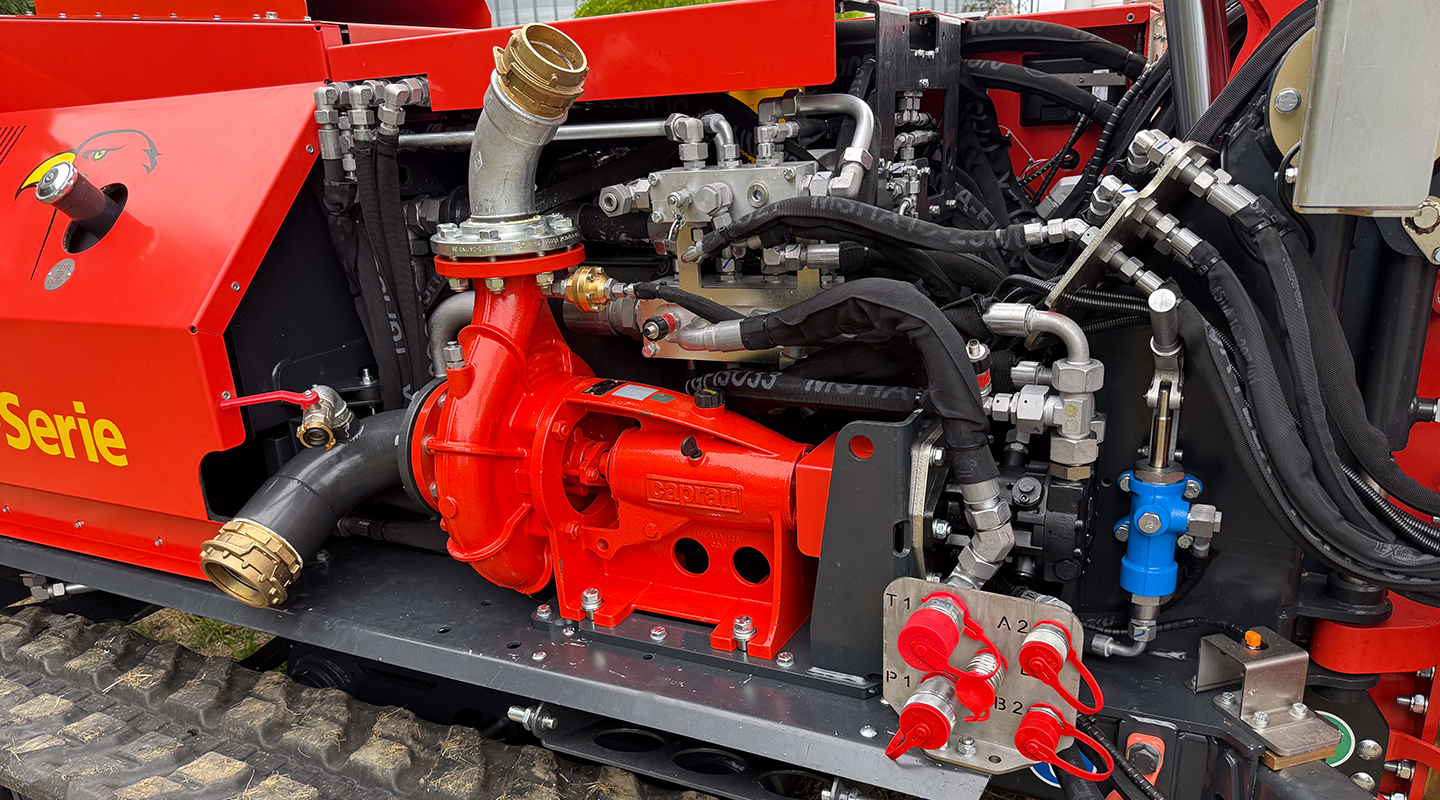

| Spülpumpe | max. 120 m³/h oder max.12 bar |
| Klemm-Brech-Hubschelle / Klemmkraft / Hub / Hubkraft / Drehmoment | max. Klemmbereich 219 mm / Klemmkraft 245 kN Hub 400 mm / Hubkraft 198 kN / Losbrechmoment 18 kNm |
| Klemme unten | max. Klemmbereich 324 mm / Klemmkraft 58 kN |

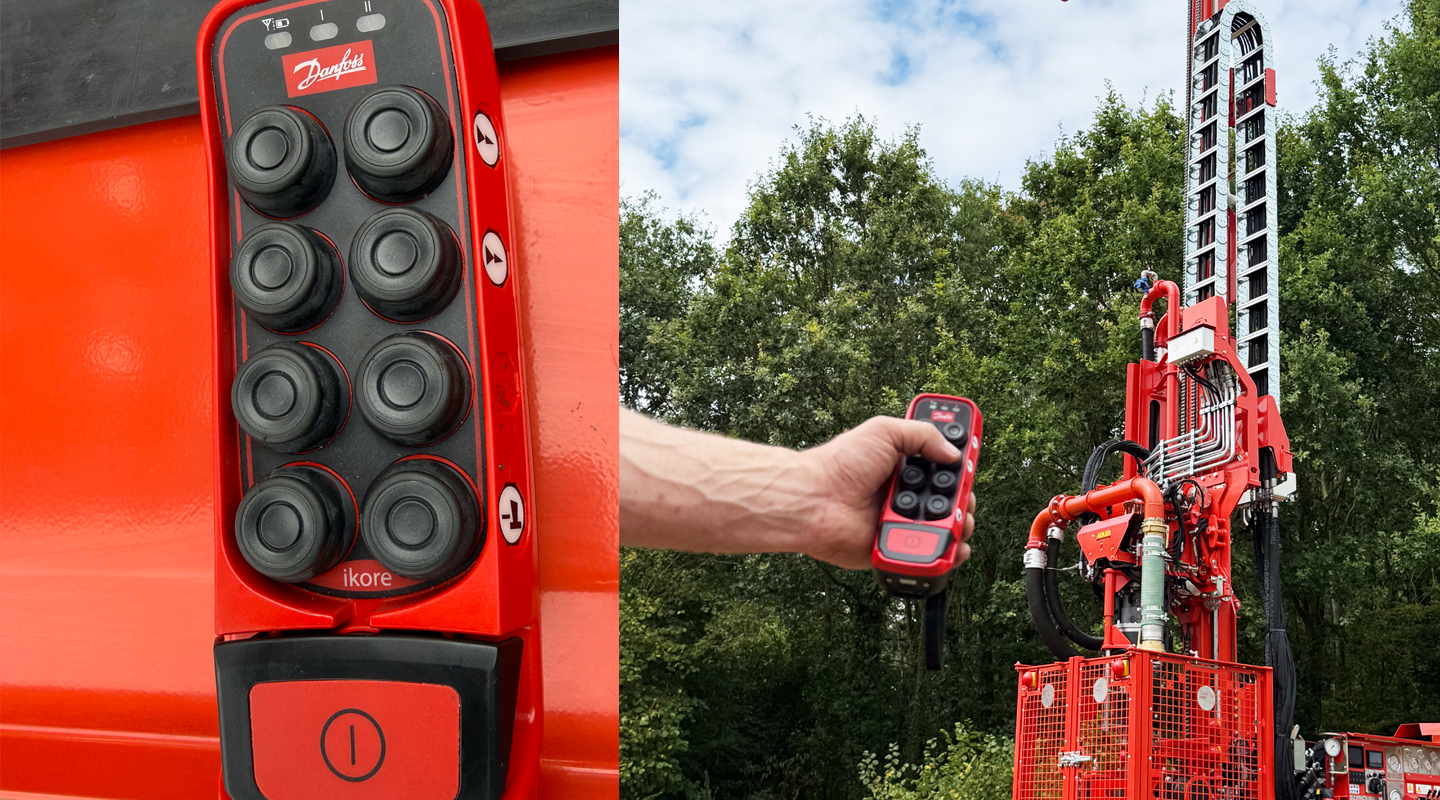

| Seilwinde hydraulisch | max. Hubkraft 10 kN / max. Seilgeschwindigkeit 50 m/min Seildurchmesser 9 mm / max. Seillänge 75 m |

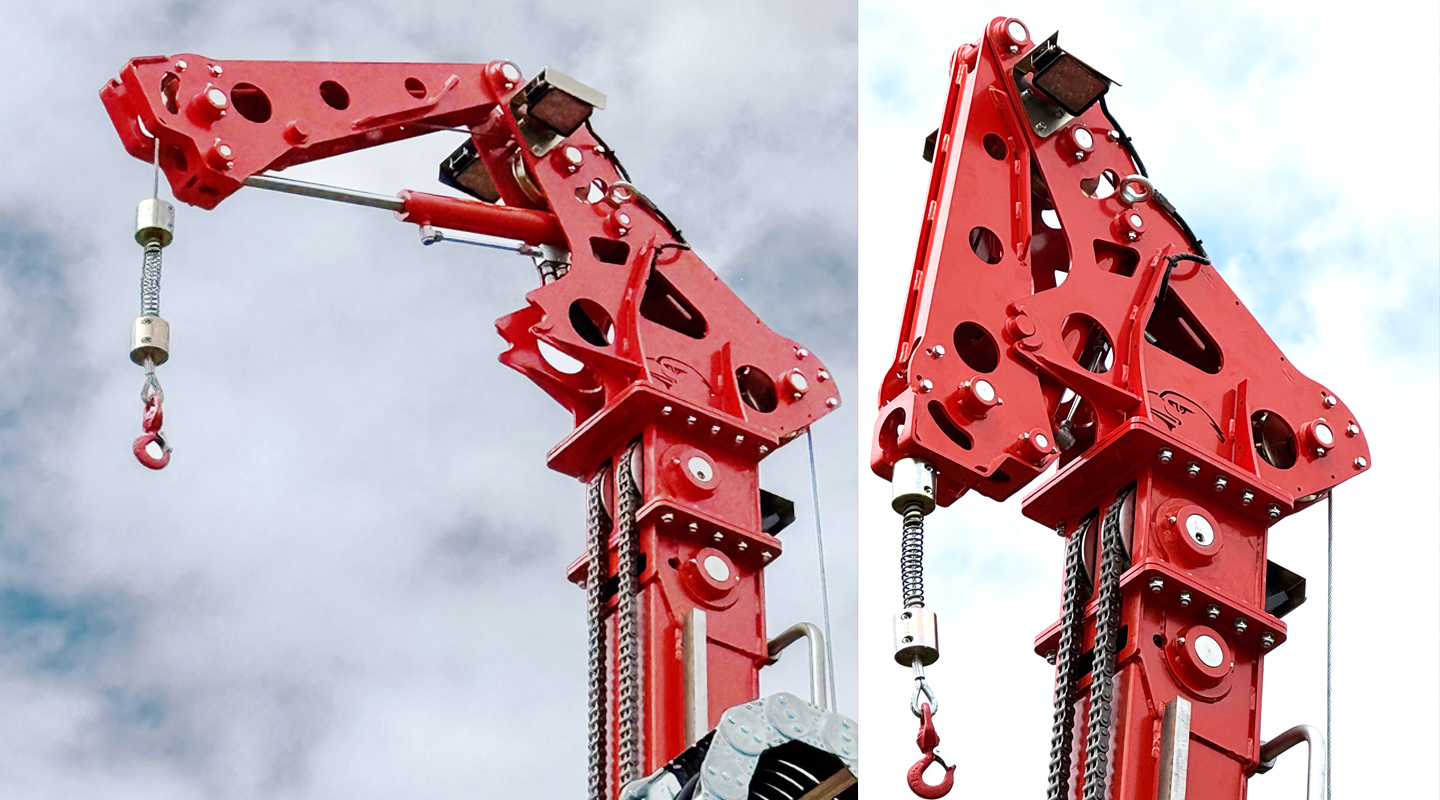

| Mastausleger | Hakenlast 15 kN / Verlängerung 835 mm Auslegung vor Zentrum 700 mm |
| Kabelfernsteuerung für Fahren und Bohren | serienmäßig |
| Transportmaße L / B / H | 8.212 mm / 1.300 mm / 2.875 mm (je nach Ausrüstung) |
| Gewicht Grundgerät | ab 9 t |
Bohrgerät B 150
